Des espaces plus intelligents et plus sains

Basées sur KNX, le protocole standard international pour la domotique et les bâtiments, les solutions innovantes d’automatisation ambiante de Johnson Controls vous aident à assurer un climat intérieur sain et un confort aux utilisateurs de votre bâtiment intelligent.

Notre portefeuille comprend une plage large de produits qui améliorent le bien-être et le confort des utilisateurs, des employés et des résidents. Cela protège à la fois vos investissements et l’environnement.

Grâce aux technologies et solutions intégrées de Johnson Controls, vous pouvez connecter vos systèmes de gestion de bâtiments et superviser, analyser et contrôler une plage large d’appareils KNX pour les bureaux et autres espaces, augmentant ainsi l’efficacité et la productivité de votre bâtiment.

Fonctionnement

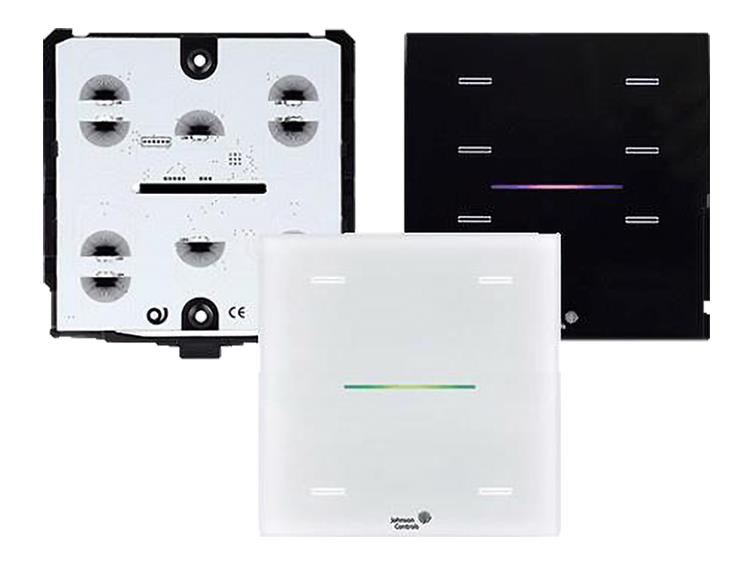

Boutons

Bouton-poussoir avec affichage LED RVB
Marche/arrêt, gradation, actionnement des volets et des stores, sélection et contrôle de scénarios, de séquences, etc.
Boutons capacitifs avec 2, 4, 8, 10 boutons
Feuilles de film prêtes à l’emploi disponibles (selon le modèle)
Interface de communication KNX
Prise en charge de la fonction logique Porte-carte virtuelle
Extensible avec capteur de température NTC externe (GRTE)

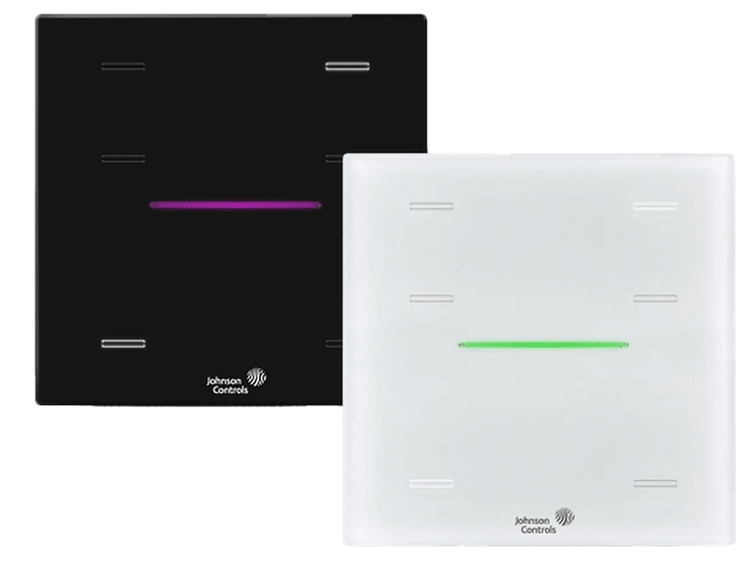

Régulateurs avec thermostat / hygrostat ou capteurs

Régulateurs avec thermostat/hygrostat
Contrôles avec capteurs pour la température, l’humidité, le CO2
Marche/arrêt, gradation, actionnement des volets et des stores, sélection et contrôle de scénarios, de séquences, etc.
Barre de LED RVB sur le panneau face avant pour l’affichage des états/paramètres
Prise en charge de la fonction logique Porte-carte virtuelle
Extensible avec capteur de température NTC externe (GRTE)

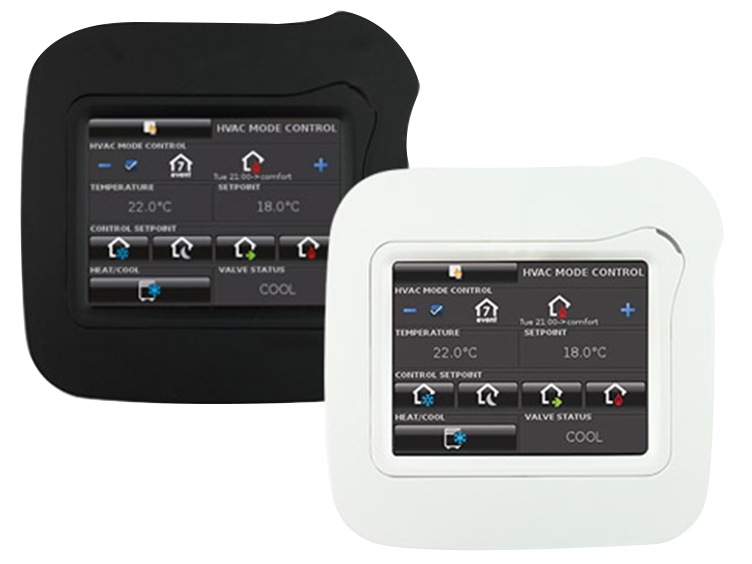

Touch panel product console by Johnson Controls

Centre de contrôle tactile

3,5" couleur affichage
Pour le contrôle de l’éclairage, de la lumière tamisée, de la lumière RVB et des volets
État, valeurs et minuterie réglables
Boîtier carré ou rond
Avec capteur/régulateur de température intégré
Entièrement programmable avec l’outil d’ingénierie KNX® ETS™

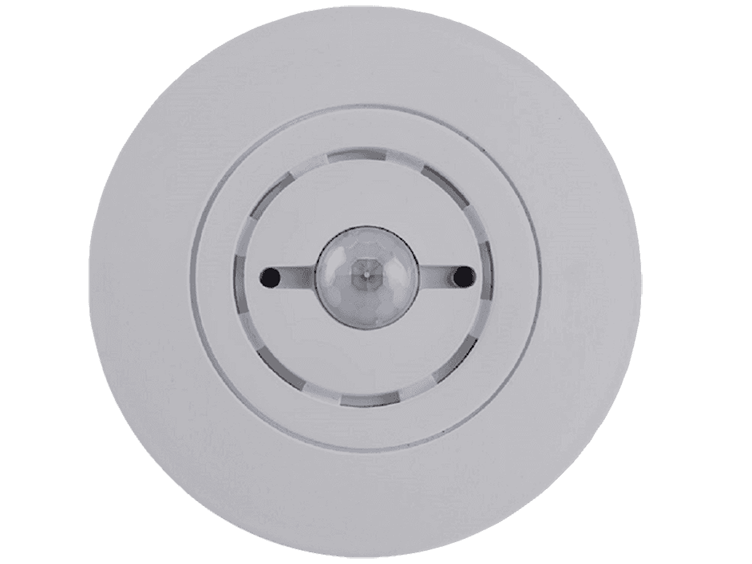

Détecteurs de présence

Multi-capteurs

Contrôle de la lumière avec la logique du rythme circadien (rythme de la lumière du jour)
Concept d’éclairage HCL (Human Centric Lighting)
Capteur d’humidité pour la mesure de l’humidité relative
Avec un capteur sonore, il est possible de détecter même dans les pièces qui ne sont pas entièrement visibles via le capteur infrarouge
Le module d’extension GRSM permet l’enregistrement de grandeurs de mesure supplémentaires
Un détecteur de présence IPR utilise un capteur IRP pour détecter les mouvements et la luminosité ambiante

Boosters

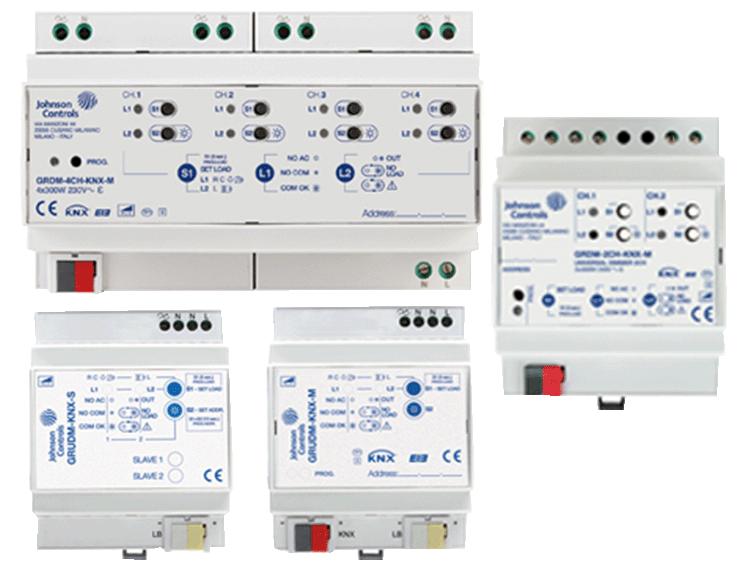

Input Output dimmer by Johnsole Controls

Actionneurs de gradation

Gradation de différents types de lampes (LED, halogène, avec ballast)
Variateur de bord de phase / Gradateur avancé
Aucune tension de fonctionnement supplémentaire n’est nécessaire

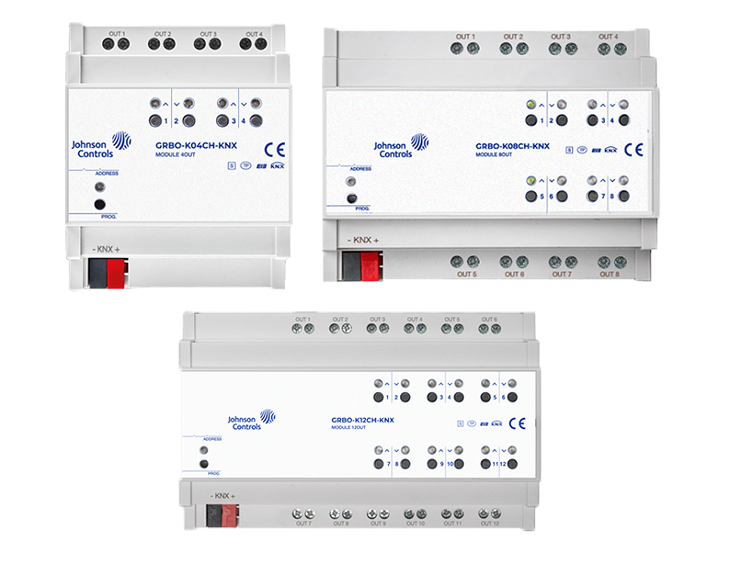

Amplificateurs avec sorties binaires

230 V CA/16 A, pour la régulation de charges, telles que les volets roulants ou les stores
4 ou 8 sorties binaires
Peut être configuré pour contrôler l’éclairage ou des charges générales, des stores/volets
8 blocs logiques disponibles

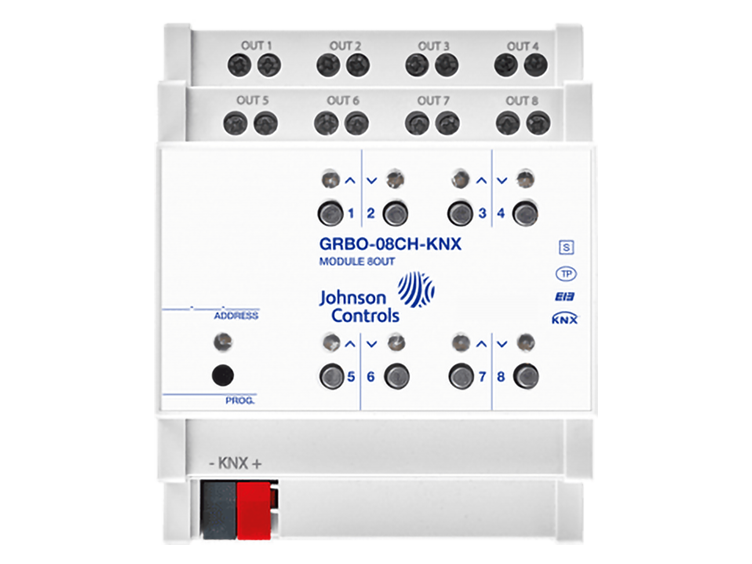

Aktoren mit Relaisausgangen by Johnson Controls

Amplificateurs avec sorties relais

230 V CA/16 A, pour la régulation de charges, telles que les volets roulants ou les stores
4, 8, 16 ou 24 sorties de relais
Les boutons peuvent être utilisés pour déplacer des charges ou actionner des volets roulants
Des voyants LED indiquent l’état des sorties.
Contrôle de l’éclairage, des vannes (PWM), des volets roulants/stores, des vannes mélangeuses, des ventilo-convecteurs et d’autres charges
Verrou logique (selon le modèle)

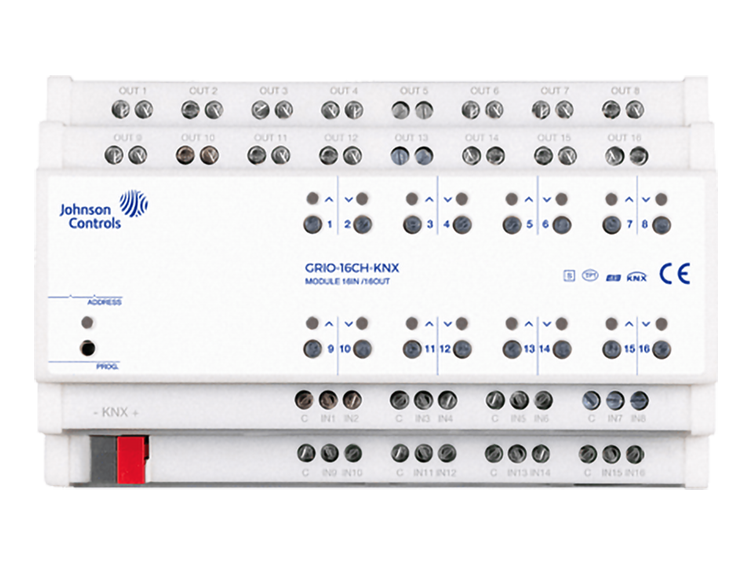

GRIO16CH KNX picture by Johnson Controls

Boosters avec entrées binaires / sorties relais

Actionneurs multifonctions avec sorties relais à 230 V CA/16 A pour le contrôle de la charge
4, 8, 12 ou 16 entrées binaires libres de potentiel
Sorties relais configurables pour le contrôle de l’éclairage, des registres (PWM), des volets roulants/stores, des vannes mélangeuses, des ventilo-convecteurs à 2 tubes et d’autres charges
Connexion des capteurs de température NTC
Prend en charge la fonction logique Porte-cartes virtuel (selon le modèle)

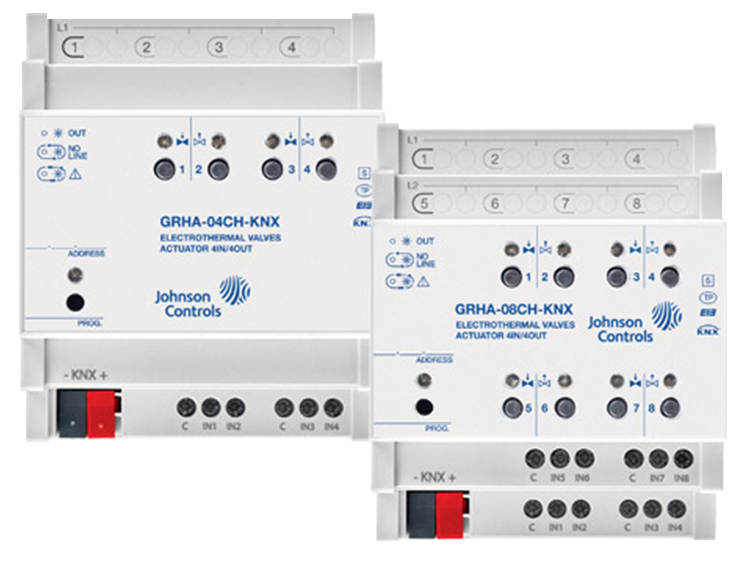

Actionneurs pour actionneurs de vanne

Pour le contrôle des commandes de registre électrothermique à 8 (4) sorties triac de 24 à 230 V AC
8 (4) entrées auxiliaires pour contacts hors tension
Sorties configurables comme suit :
8 (4) canaux de commande d’actionneur de vanne (ON/OFF ou PWM)
4 (2) canaux de commande de vanne à 3 voies
Des boutons ou des interrupteurs sans tension peuvent être connectés pour les commandes marche/arrêt, la gradation, les scénarios d’obturateur ou de volet, les séquences, etc.

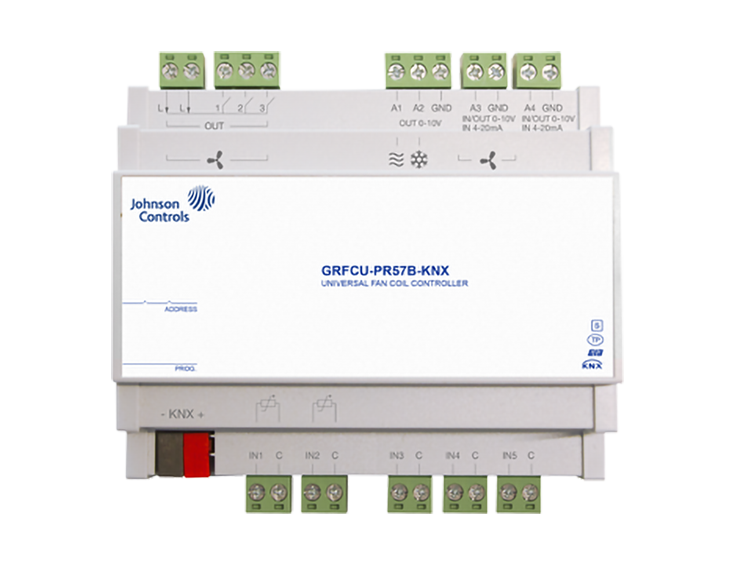

Boosters pour ventilo-convecteur

Commande de ventilo-convecteurs, de chauffage par le sol ou d’actionneurs de vannes en continu
Quatre sorties de 0 à 10 V, trois sorties relais de 16 A et 5 entrées binaires
L’éclairage et d’autres charges peuvent également être contrôlés
Les signaux provenant de capteurs externes peuvent être lus
Connexion de boutons, contacts de fenêtre et autres dispositifs d’alarme
La logique interne du variateur peut contrôler un ventilo-convecteur 2/4 avec un algorithme PI interne à 2 étages
10 modules logiques programmables avec l’outil KNX® Engineering Tool ETS™
Prise en charge de la fonction logique Porte-carte virtuel

Mise à la terre commune

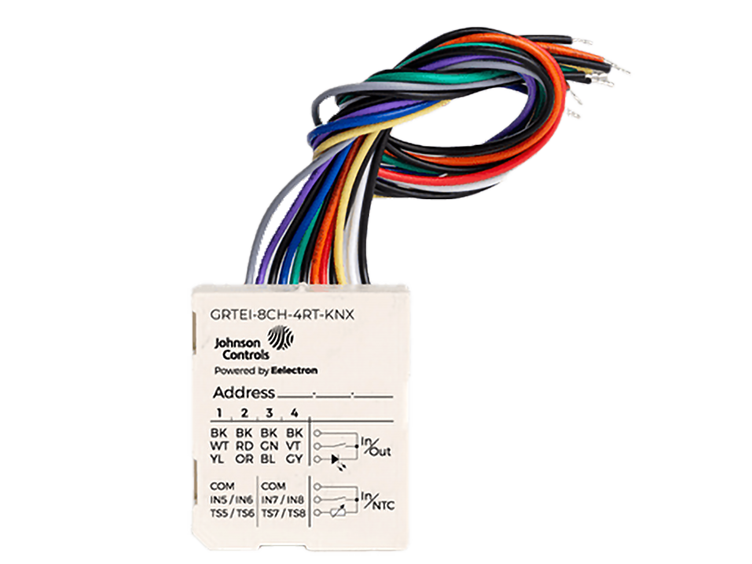

Interface analogique/numérique

4 entrées numériques pour contacts libres de potentiel
4 entrées, configurables en tant qu’entrées numériques ou analogiques sans potentiel pour la mesure de la température 4 sorties pour le contrôle des LED basse tension
Fonctions : gradation, déplacement des volets/stores, exécution de scénarios et de séquences de contrôle, etc.
5 modules logiques programmables avec l’outil KNX® Engineering Tool ETS™
Prise en charge de la fonction logique Porte-carte virtuel

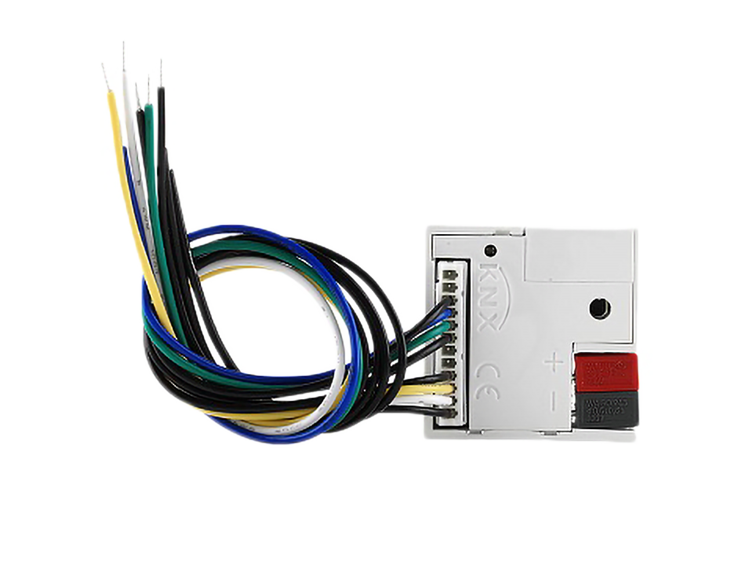

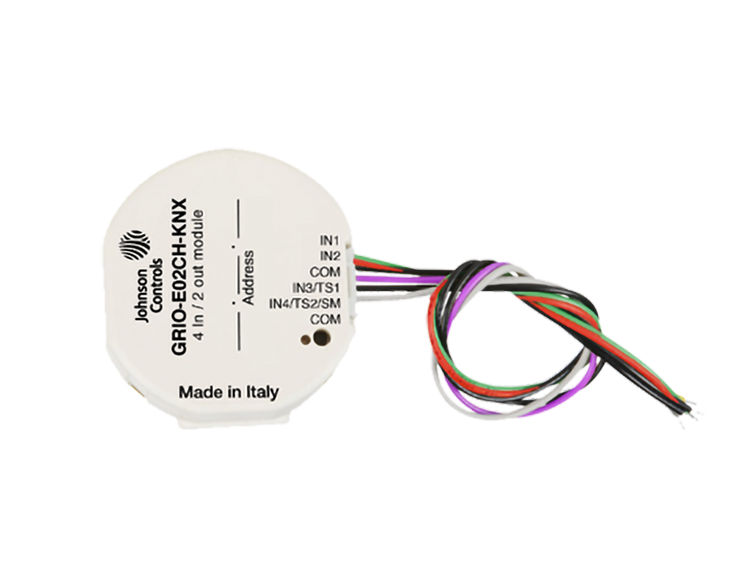

GRIO 2CH SI KNX picture by Johnson Controls

Interface avec bouton-poussoir

2 ou 4 canaux d’entrée et 2 ou 4 canaux de sortie basse tension
Extrêmement compact, convient également aux prises standard intégrées
Connexion des capteurs, boutons, etc. aux entrées numériques
Les sorties peuvent être utilisées pour contrôler les voyants
8 modules logiques programmables avec l’outil KNX® Engineering Tool ETS™
Interface de communication KNX (KNX TP)

Module d’interface universel

Configurable pour le protocole KNX Data Secure
2 entrées binaires, 2 entrées analogiques/binaires, 2 sorties relais (bistable)
Connexion de capteurs (intelligents), de boutons conventionnels, de capteurs de température NTC, etc.
Commande possible d’un ventilo-convecteur 2/4
12 modules logiques programmables avec l’outil KNX® Engineering Tool ETS™
Prise en charge de la fonction logique Porte-carte virtuel

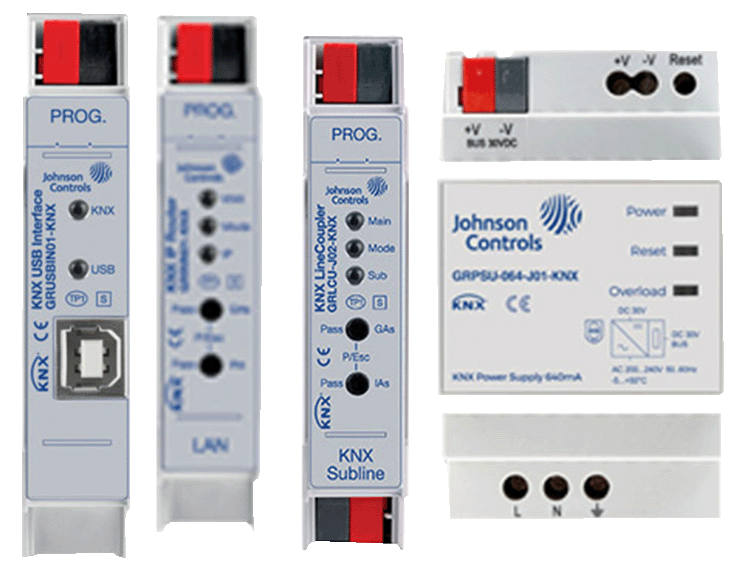

Périphériques système

Périphériques système

Le pont IP KNX GRIPPSBR fournit l’alimentation au bus KNX ; Interface IP pour des installations KNX rapides et efficaces
Obtenez l’adresse IP d’un serveur DHCP ou par le biais de la configuration manuelle (ETS)
Le périphérique fonctionne conformément à la spécification KNXnet/IP avec les composants core, de gestion des périphériques, de tunneling et de routage
Le routeur IP KNX GRRIN01-KNX dispose d’un tableau de filtre (8 Ko) et peut mettre en mémoire tampon jusqu’à 150 télégrammes
L’alimentation électrique s’effectue via le bus KNX
Régulation de la tension et du courant
À l’épreuve des courts-circuits
Peut alimenter 30 V c.c. via une paire de bornes supplémentaires
Rétablissez les paramètres d’usine de l’appareil en maintenant le bouton enfoncé
Réinitialiser pendant 20 secondes

Connectivité

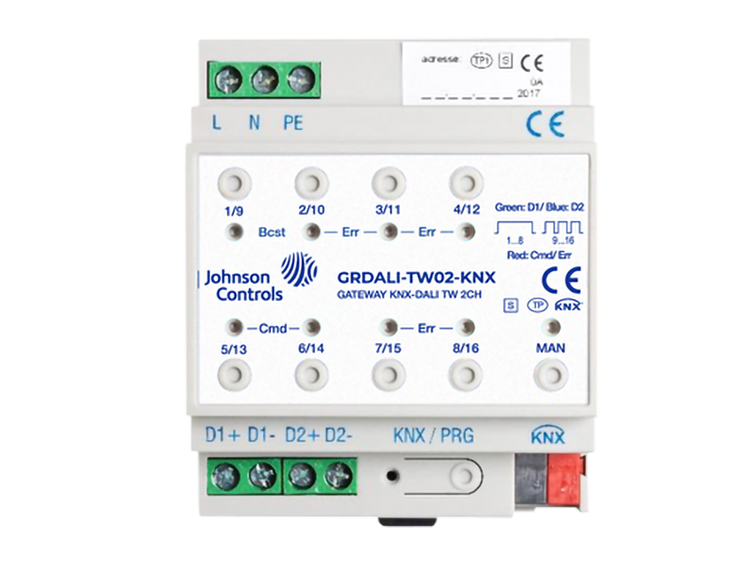

passerelle DALI

Fonctionnement avec un maître et plusieurs maîtres
Adressage de 1x ou 2x 16 groupes DALI ou 1x ou 2x 64 ECG individuels
Concept de mise en service DALI flexible dans ETS5
Différents modes de fonctionnement (fonctionnement normal, fonctionnement continu, fonctionnement de nuit, fonctionnement panique, fonctionnement de la cage d’escalier)
Compteur d’heures pour chaque groupe/ballast électronique avec alarme de fin de vie
Détection individuelle des erreurs, évaluation complexe des erreurs avec calcul du nombre d’erreurs et du pourcentage d’erreurs, surveillance des seuils d’erreur avec des valeurs de seuil réglables individuellement
Contrôle de la lumière couleur (couleur, température, etc.) également via des programmes de minuterie
Module de scène pour la programmation de scènes, également dimmable
Fonction d’économie d’énergie
Fonction de remplacement rapide pour un remplacement facile d’un ECG défectueux
Contrôle manuel des télégrammes de groupe et de diffusion à l’aide de boutons de commande sur l’appareil
Signalisation des états de dérangement et de l’état par des voyants LED sur l’appareil

Accessoires

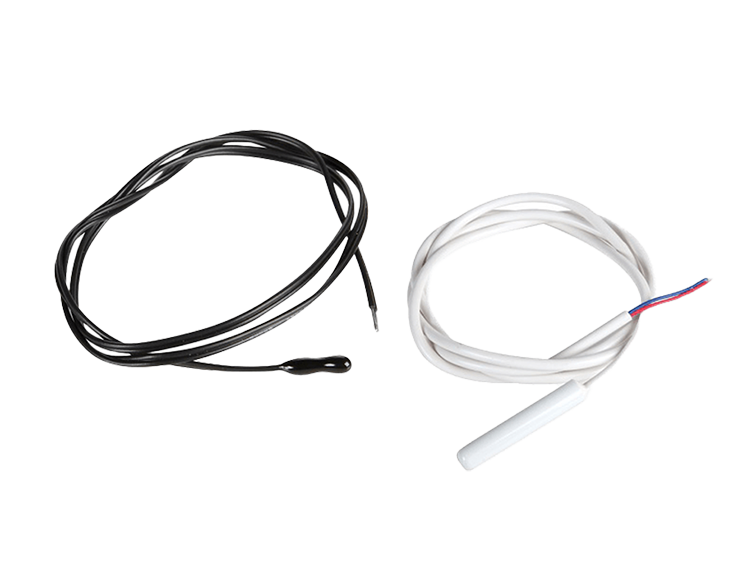

Sonde de température

Capteur de température NTC
Compatible avec différents produits d’automatisation des salles : GRTS, GRES-CS, GRESCD, GRHC et GRMC, GRET, GRPD, GRHA, GRFCU, GRIO
Plage de mesure : -20 à +100 °C ou -50 à +60 °C

GRETIS example image by Johnson Controls

Feuilles de papier d’aluminium

Pour les contrôleurs GRES-CS et GRET personnalisés
Vaste choix de symboles
Gain de temps et avantage en termes de qualité grâce aux feuilles de symboles prêtes à l’emploi

Porteur de badge virtuel

Permet à d’autres périphériques KNX de prendre en charge la fonction de porte-cartes
Détection automatique de présence possible avec la bonne configuration (capteur magnétique, détecteur de présence) ; En fonction de cela, le contrôle de l’éclairage et de la climatisation de la pièce est possible
